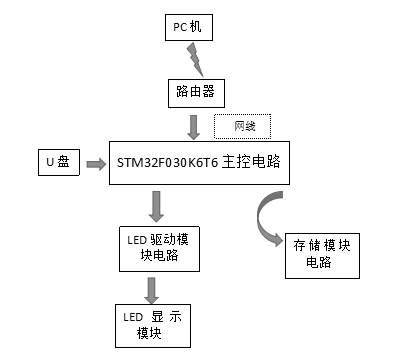

圖1 總設計方案

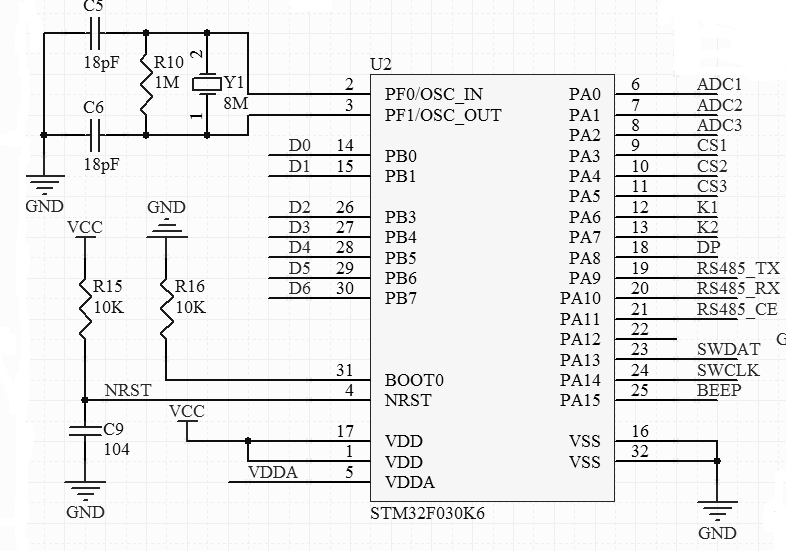

圖2 主控電路

2.2供電部分

功率部分是每個電路設計中最重要的部分。系統主芯片需要3.3v電壓，led驅動模塊需要5v電壓。系統采用低功耗芯片lm25768，電壓精度芯片as1117，最高+1%。開關降壓芯片lm25768可輸出5v電壓，一般用于可調電源。在實際電路中具有較高的效率。當輸出電壓為5v時，效率可達77%。AS1117穩壓器輸出3.3V，具有低壓線性和負載線性，如開關電源3.3V穩壓器和顯示卡電路。

1。文化的影響。為罪犯改造創造良好環境，合理規劃，完善設施，美化環境，保持監區整潔。要在罪犯改造場所營造文化氛圍，潛移默化地把文化因素滲透到罪犯的頭腦中。開展傳統文化學習宣傳年活動，充分發揮電視、廣播、報紙、櫥窗展示、宣傳欄、黑板報等宣傳優勢，對犯罪分子進行風暴式宣傳，做到“入耳、入耳、入耳”。大腦和心臟”。制作名言名號，當犯罪分子遇到問題時，應及時背誦并在相應的警示下反思，以達到一舉兩得的效果。修建文化墻不僅體現了時代精神，而且弘揚了傳統美德，可以激發罪犯的愛國熱情，加強道德行為的養成。

3設計軟件

本設計采用keil uvision 5編譯器開發環境。keil程序編譯器開發軟件提供了c語言編程和匯編，可以用proteus進行調試和仿真。設計軟件程序分為兩部分：第一部分是主電路控制程序，主要讀取PC機通過網絡傳輸的數據和U盤中的數據，并將處理后的數據發送到各個寄存器。第二部分是驅動電路程序，它負責控制信號和掃描信號由主控制電路傳送，使顯示器能夠同時驅動，顯示器不會出現抖動。

4結論

本文主要介紹一種led顯示系統的設計。根據該方案設計的led顯示系統已經過測試，達到了預期的效果。本設計應注意電源的設計，通過開關電源將220伏降低到12伏，通過設計的電源模塊將各芯片的電壓降低到12伏。
